  UV경화시스템 (UV CURING EQUIP.)





Home > UV Curing Equipment > 모듈형 (자외선 조사기)











UV 경화시스템(UV CURING SYSTEM) / 모듈 TYPE

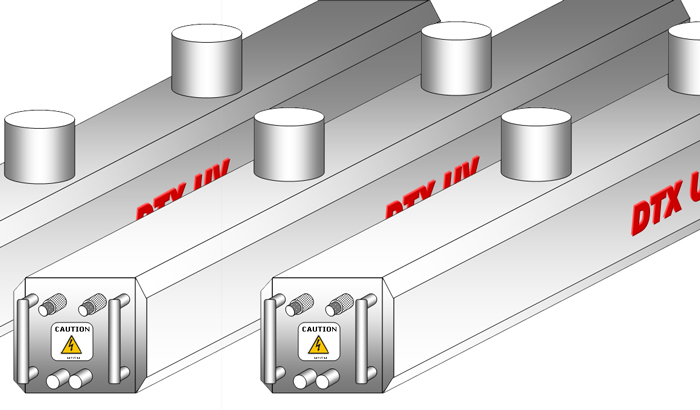

시스템 외관 (APPEARENCE)



UV경화기 / UV CURING SYSTEM



UV경화기 / UV CURING SYSTEM

모듈형의 UV경화시스템은 상기 그림과 같은 기본적인 구조로 제작되며, 컨베이어에 의한 제품의 이송이 필요하지 않은 ROLL TO ROLL 형태의 조건이나, 기존의 제품이송부장치를 보유하고 있는곳에 UV램프 하우징을 장착하여 사용하고자 하는곳에 적용되며, 제품사이즈 와 처리속도에 따라 램프의 길이 및 수량과 전원부의 용량이 결정됩니다.



적용분야에 따라 다양한 부가장치들이 조합되어, 상기 시스템을 구성하므로, 아래의 주문사양을 기준으로 요청하시면 최적의 시스템을 구현하실수 있습니다.



주문사양

  항    목  (Item)   주문 예시 (Ordering Example)

  비    고  (Remarks)

  UV 레진, 본드의 필요 광량 (Required UV Energy)   Joule/Cm2 단위의 에너지 UV레진, UV본드사양서 참조
  경화 폭 (Curing Width)   500 ~ 2000 mm



  UV 램프 (UV Lamp)   수은, 메탈 할라이드 램프



  UV 램프 수량 (Quantity)   1 EA



  반사갓 모듈 (Reflector Module)   집광형, 알루미늄 반사갓



  조사거리 조절장치   주문사양



  램프하우징 셔터장치(Shutter)   주문사양



  자외선 광량 조절장치   주문사양



  광 필터링 장치   주문사양 (콜드미러 / 핫미러)

  편광필터 (주문사양)

  자외선 광도 및 광량 모니터링 장치   주문사양



  냉각장치 (Cooling Unit)   Air Cooling (기본사양)

  Water Cooling (주문사양)

  Air Filtering Unit   Filter (기본사양)

  Hepa Fiter (주문사양)

  전원 (Power Input)   220/380V, 3 P, 50/60 Hz





















 UV경화기 / UV CURING SYSTEM

상기 사양은 제품의 성능향상 및 개량을 위하여 변경될 수 있으며, 요청사양은 적용분야에 따라 당사 기술팀과 협의 후 추가 설치 가능하므로, 시스템에 대한 상세한 사양은 당사 영업팀과 상세하게 협의하시기 바랍니다.
